Установка ионообменная TWIN 1354/S5E

Описание

Система DUPLEX — состоит из двух корпусов, соединенных параллельно. В этой схеме постоянно фильтрует только одна часть установки. Вторая часть либо находится в регенерации, либо в режиме ожидания.

Применение:системы умягчения воды предназначены для смягчения воды, снижения жесткости и предотвращения образования накипи в системах холодного и горячего водоснабжения, защиты водонагревательных приборов (в том числе стиральных и посудомоечных машин) и уменьшения расхода моющих средств.

Загрузка:в умягчителях данной серии в качестве фильтрующей загрузки используется катионообменная смола в Na-форме, выбрать которую Вы можете самостоятельно или Вам может помочь наш специалист. Периодическая регенерация фильтров умягчения воды проводится концентрированным раствором поваренной соли.

Клапана: Клапана Сlack S5E — умягч., снизу-вверх, до 18 м3/час

Установка умягчения непрерывного действия TWIN 1354/S5E применяется при повышенной концентрации в воде солей карбонатной жесткости, то есть, ионов кальция и магния. Предназначена для непрерывного умягчения воды без затраты времени на регенерацию. Устанавливается путём подключения резьбовых соединений к магистрали холодного водоснабжения и сливу в систему канализационных путей. В основе очистки фильтра лежит широко распространённый и высокоэффективный процесс ионного обмена, обеспечивающий надёжное устранение жесткости воды путём поглощения накипи-образующих примесей кальция и магния.

Для обеспечения непрерывного умягчения воды и длительной работы фильтра-материала, установка умягчения непрерывного действия TWIN 1354/S5E предусматривает установленный в верхней части двух корпусов автоматический клапан управления TWIN 1354/S5E , контролирующий поочерёдную работу одной из двух колон с наполнителем и переключение потоков в момент регенерации. То есть, для непрерывного умягчения воды управляющий клапана Clack , в момент начала промывки, осуществляет переключение потока очищаемой воды с ушедшей на регенерацию колонны на уже ранее от регенерированную. При этом, регенерирующаяся колонна заканчивает промывку и становится в режим ожидания до следующей регенерации. Также, наличие функциональных возможностей клапана Clack TWIN 1354/S5E предусматривает его работату полностью в автономном режиме, уходя на регенерацию без участия оператора. Наличие внутри клапана расхода-мера, позволяет контролировать ресурс фильтра и проводить промывку каждой из колон с фильтрующим материалом по истечению заданного объёма воды(м3), в удобное для пользователя время начала регенерации. Режимы, время начала и объём воды между промывками вводиться пользователем или специалистом, перед вводом установки в эксплуатацию. Расчёт ресурса до регенерации установки умягчения непрерывного действия WS рассчитывается исходя из показателей анализа воды и свойств фильтрующего материала. Меню и настройки клапана Clack TWIN 1354/S5E представлены на английском языке.

Примечание: Для максимально длительного срока службы иона-обменного материала фильтра, вода, поступающая на установку умягчения непрерывного действия TWIN 1354/S5E, должна быть предварительно очищена от механический взвесей и, в случае их присутствия, от железа или марганца. По этой причине, данный фильтр непрерывного умягчения воды следует устанавливать после фильтра грубой очистки и, по необходимости, систем обезжелезивания.

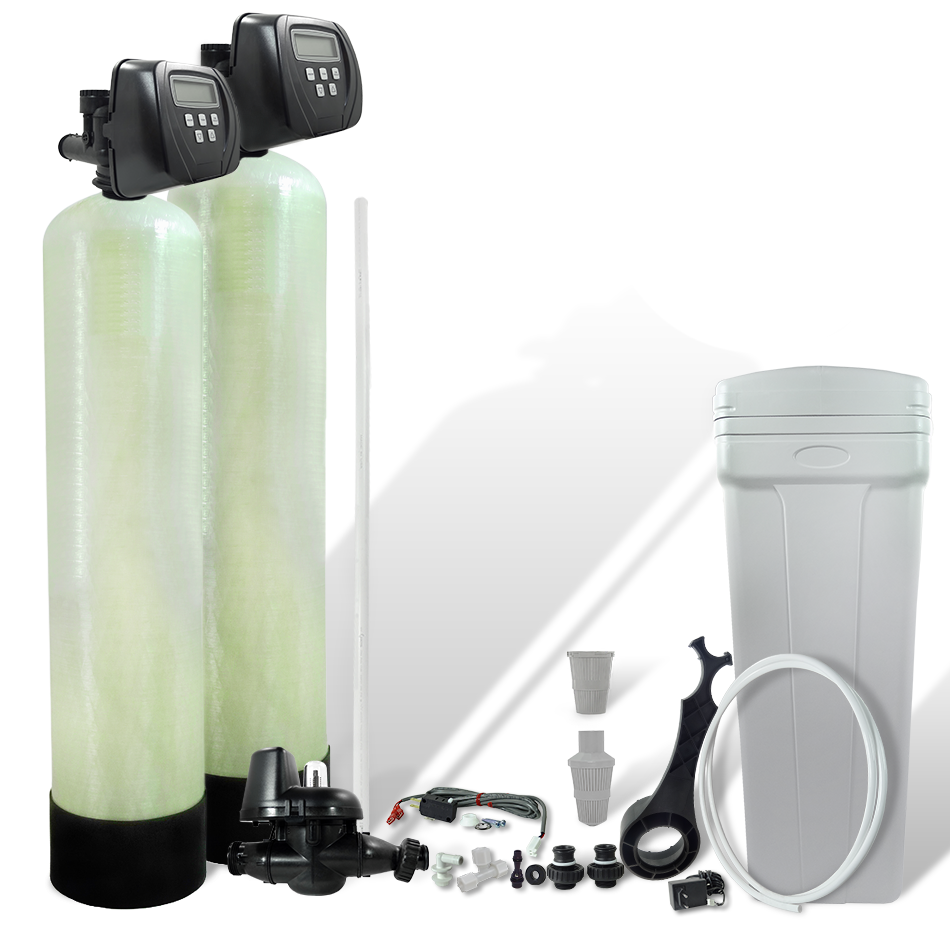

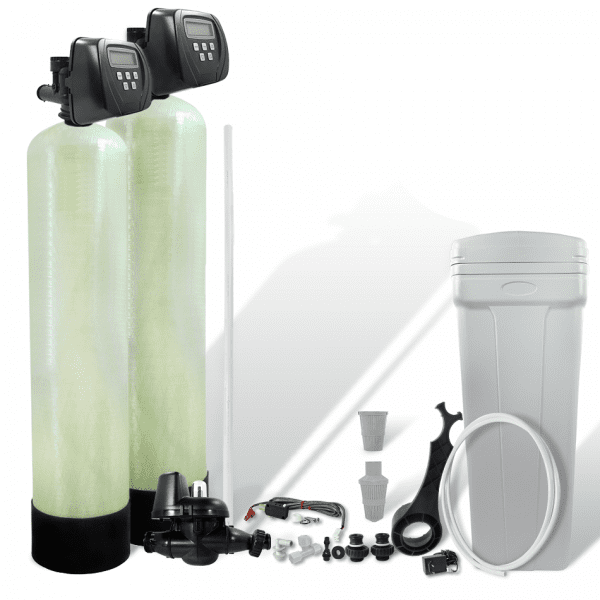

Комплектация:

• Корпус фильтра 1354 — 2,5» (верх) 2 шт
• Блок управления (5 кн., фильтр. со счетчик.) 2 шт
• Клапан двухходовой/отсечной NHWB 1″/1.25″ (V3070FM) 2 шт
• Микропереключатель (комплект) V3014 1 шт
• Сетевой адаптер TR-12 220/12В для Clack 2 шт
• Фиттинг 1″- прямой наружная резьба (V3007-06) 2 шт
• Ключ универсальный (V3193) 1 шт
• Тарировочная шайба(DLFC) 090-9.5 gpm 2 шт
• Дистрибьютор верхний 1″ Clack Corp. Top Distributor 2 шт
• Дистрибьютор нижний Bottom Distributor-0.25-0.28 мм 2 шт
• Труба водоподъемная 1,05″ 2 м

Характеристики:

• Управляющий клапан: Сlack S5E (реагентный)
• Регенерация, промывка: по расходу
• Продолжительность промывки, мин: 50
• Реагентный бак
• Расходуемый реагент: поваренная соль (NaCl)
• Соединение с реагентным баком: 3/8 трубка
• Рабочее давление, атм: 2-8
• Рабочая температура, С: 5-40
• Габариты: 135 x 157 x 33
• Вес, кг: 104
• Потребляемая мощность, В: 12
• Источник питания, V: 220
• Присоеденительные размеры, вход/выход:1 дюйм
• Соединение с дренажной линией:3/4 дюйма

Требование к воде:

• Содержание нефтепродуктов: отсутствие
• Содержание полифосфатов: отсутствие
• Содержание активного хлора: не более 0,5 мг/л
• Окисляемость перманганатная: не более 5
• Рекомендуемый Ph для умягчения: 6,5-10
• Допустимый Ph для умягчения: 0-14
• Мутность: не более 8 мг/л
• Макс. содержание железа: 0,3 мг/л
• Макс. содержание марганца: 0,1 мг/л
• Сухой остаток: не более 1000 мг/л
• Содержание сероводорода: отсутствие

Рекомендации по применению :

Условия применения фильтров:

• Минимальное давление воды – 2.5 кг/см², максимальное – 6.0 кг/см²;
• Максимальный расход воды, поступающий на фильтр – не менее требуемой подачи на обратную промывку;
• Напряжение электрической сети – 220 В, 50 Гц, сила тока – до 6А;
• Температура воздуха в помещении 5 – 35 С^о, влажность – не более 70%;

Не допускается:

• Образование вакуума внутри корпуса фильтра;
• Воздействие прямого солнечного света;
• Воздействие нулевой и отрицательных температур;
• Расположение в непосредственной близости от нагревательных устройств;
• Монтаж в помещении с повышенным содержанием пыли и влаги в воздухе.

Фильтрующая среда подбирается отдельно.
