Измеритель потока воды FM 05 (Ротаметр проточный 0,5-5 GPM) G 1/2″

Описание

🚀 Измеритель потока воды FM 05 (Ротаметр проточный 0,5-5 GPM, G 1/2″) — IN-LINE монтаж

📖 Описание

Измеритель потока воды FM 05 (Ротаметр проточный 0,5-5 GPM) — это надежный механический прибор поплавкового типа от бренда Raifil, предназначенный для визуального контроля объемного расхода жидкости в режиме реального времени. Модель FM 05 рассчитана на измерение повышенных расходов — до 5 GPM (18 л/мин), что делает ее идеальным выбором для систем водоочистки средней производительности и коммерческих установок обратного осмоса.

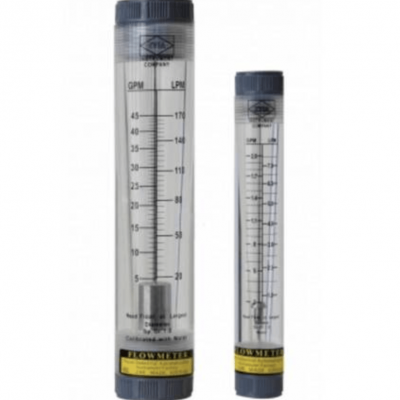

Ротаметр FM проточного типа предназначен для измерения расхода воды и подходит для бытовых и промышленных систем очистки воды. Он представляет собой корпус с линейкой на передней части и двумя выходами, при помощи которых происходит присоединение ротаметра к системе водоподготовки. За счет поплавка и шкалы определяется расход воды в системе очистки.

🔧 Конструкция и материалы

В основе конструкции прибора лежит прозрачная коническая трубка из ударопрочного акрила, устойчивого к помутнению. Все детали, контактирующие с жидкостью, изготовлены из нержавеющей стали высших марок: поплавок из AISI 304, а внутренняя арматура из AISI 316, что обеспечивает устойчивость к коррозии и долговечность прибора.

📊 Двойная шкала

На корпус прибора нанесены две измерительные шкалы, проградуированные для воды:

• 0,5–5 галлонов/мин (GPM)

• 1,8–18 литров/мин (LPM) и 2-18 л/мин в зависимости от источника

🎯 Области применения

Благодаря своей производительности, проточный ротаметр FM 05 широко используется в системах водоочистки и промышленного оборудования:

• 🔹 Промышленный обратный осмос (RO) — Контроль расхода на линиях производительностью до 1100 л/ч.

• 🔹 Системы водоподготовки — Мониторинг расхода в бытовых и промышленных системах очистки воды.

• 🔹 Системы фильтрации воды — Контроль расхода через фильтрующие элементы.

• 🔹 Коммерческое оборудование — В кофейнях, ресторанах и на пищевых производствах, где требуется точный контроль расхода воды.

• 🔹 Системы технического водоснабжения — Для визуального контроля в точках потребления.

✅ Преимущества модели FM 05 (IN-LINE)

• ✅ Увеличенная производительность — Диапазон измерений до 5 GPM (18 л/мин), что подходит для более мощных систем.

• ✅ Универсальность монтажа — Монтируется в разрыв трубы, что идеально для готовых систем без панелей управления.

• ✅ Высокая точность измерений — Погрешность составляет всего ±4%.

• ✅ Надёжность и долговечность — Прибор не имеет электронных компонентов, а поплавок и внутренняя арматура выполнены из нержавеющей стали AISI 304 и AISI 316, прокладка — из силикона.

• ✅ Прочный износостойкий корпус — Изготовлен из ударопрочного акрила, устойчивого к помутнению и химически нейтрального к воде.

• ✅ Простота использования — Не требует источника питания, легко считывать показания по шкале на корпусе.

• ✅ Калибровка на заводе — Каждый прибор откалиброван на заводе-изготовителе на воде и готов к работе сразу после установки.

🔬 Принцип работы

Ротаметр (измеритель потока воды) проточного типа работает по принципу переменного сечения потока. Расходомер работает по принципе переменного сечения потока. Жидкость поступает снизу вверх через коническую трубку, поднимая легкий поплавок.. Во время процесса очистки вода проходит через корпус ротаметра, поднимая поплавок внутри корпуса до определенного уровня. При помощи насечек и поплавка можно определить мгновенный расход воды в системе.

1. Жидкость поступает снизу вверх через коническую трубку корпуса.

2. Поплавок из нержавеющей стали (AISI 304) под действием потока поднимается.

3. Высота подъема поплавка прямо пропорциональна скорости потока.

4. По положению поплавка относительно нанесенной шкалы оператор визуально определяет текущий расход. Положение верхнего края поплавка сравнивается со шкалой на корпусе, что позволяет мгновенно определить расход жидкости визуально.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально.

• ❗ Направление потока жидкости через прибор — обязательно снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора.

• ❗ Не допускается эксплуатация при температуре выше +50 °C и давлении свыше 0,63 МПа.

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода.

❓ Часто задаваемые вопросы (FAQ)

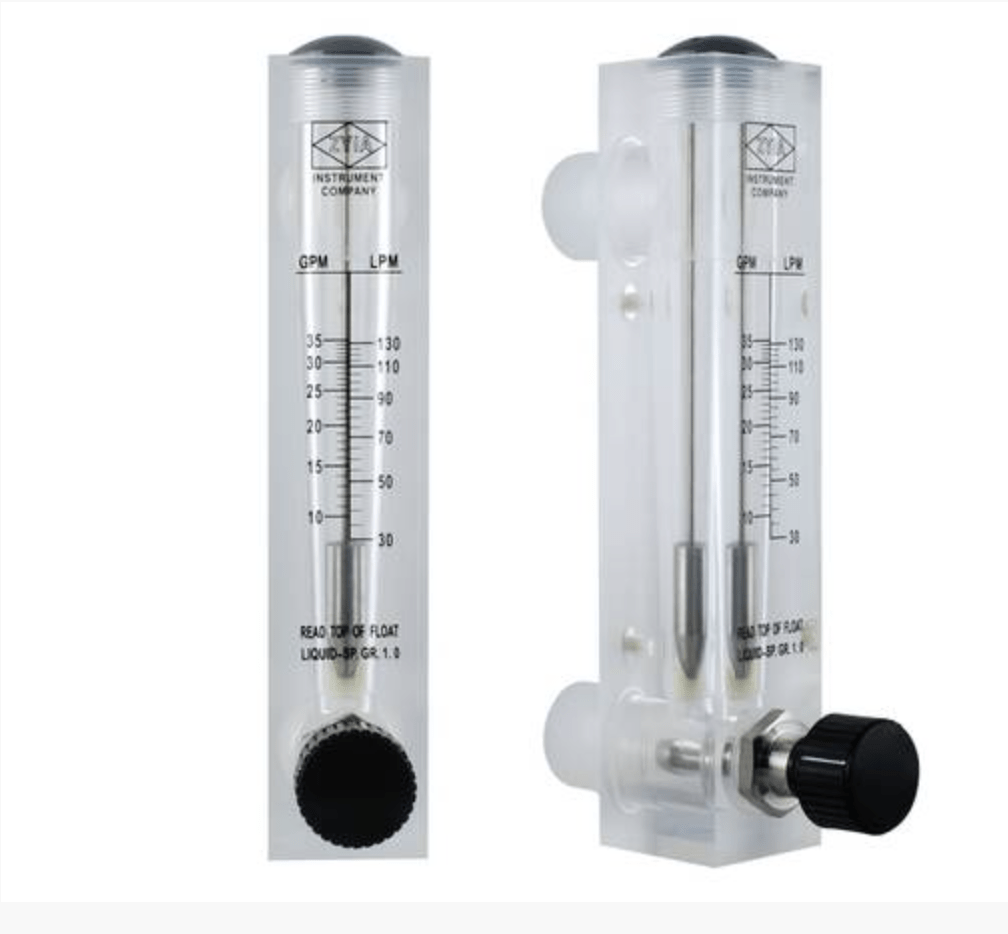

❓ Вопрос: В чем отличие проточного (IN-LINE) FM 05 от панельного?
✔️ Ответ: Проточный (IN-LINE) ротаметр FM 05 монтируется непосредственно в разрыв трубы. Панельный ротаметр FM 05 монтируется в специальное отверстие на панели управления оборудования.

❓ Вопрос: Как правильно снимать показания с ротаметра?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно нанесенной на корпус шкалы. Смотреть следует перпендикулярно шкале, чтобы избежать погрешности из-за угла обзора.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Прибор откалиброван на заводе-изготовителе на воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр горизонтально?
✔️ Ответ: Нет, проточный ротаметр FM 05 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Это обязательное условие точной работы поплавкового механизма.

❓ Вопрос: Можно ли использовать ротаметр FM 05 для горячей воды?
✔️ Ответ: Диапазон рабочих температур составляет от +5 до +50 °C, поэтому он подходит только для холодной и теплой воды (не рекомендуется для горячей с температурой выше 50 °C).

❓ Вопрос: В чем преимущество проточного исполнения перед панельным?
✔️ Ответ: Проточные ротаметры не требуют установки на отдельной панели управления, достаточно просто врезать корпус в трубу. Это делает их более гибким решением для готовых систем и оборудования.

❓ Вопрос: В чем отличие модели FM 05 от FM 02 в проточном исполнении?
✔️ Ответ: Модель FM 05 рассчитана на более высокий расход, чем FM 02:

• FM 02 = 0,2-2 GPM (1-7 л/мин);

• FM 05 = 0,5-5 GPM (1,8-18 л/мин).

Производительность FM 05 примерно в 2,5 раза выше

Закажите проточный измеритель потока воды FM 05 прямо сейчас и получите точный контроль расхода жидкости в ваших производительных системах!
