Измеритель потока воды FM 150 (Ротаметр проточный FM 50-150 GPM) G 2″

Описание

🚀 Измеритель потока воды FM 150 (Ротаметр проточный 50-150 GPM, G 2″) — IN-LINE монтаж

📖 Описание

Измеритель потока воды FM 150 (Ротаметр проточный 50-150 GPM) — это высокоточный механический прибор для визуального контроля объёмного расхода жидкости в системах водоподготовки. Модель FM 150 является самой мощной в линейке с присоединением 2 дюйма, обеспечивая надёжный контроль расхода для крупных установок обратного осмоса и магистралей с высокой производительностью.

Ротаметр FM 150 применяется в системах водоподготовки в качестве измерительного прибора для определения мгновенного расхода воды в системе. Он представляет собой конструкцию, состоящую из прозрачного корпуса с двумя выходами 2″ для его подключения к водопроводу системы.

Все ротаметры Raifil при выпуске из производства подвергаются калибровке для обеспечения максимальной точности показаний.

🔧 Конструкция и материалы

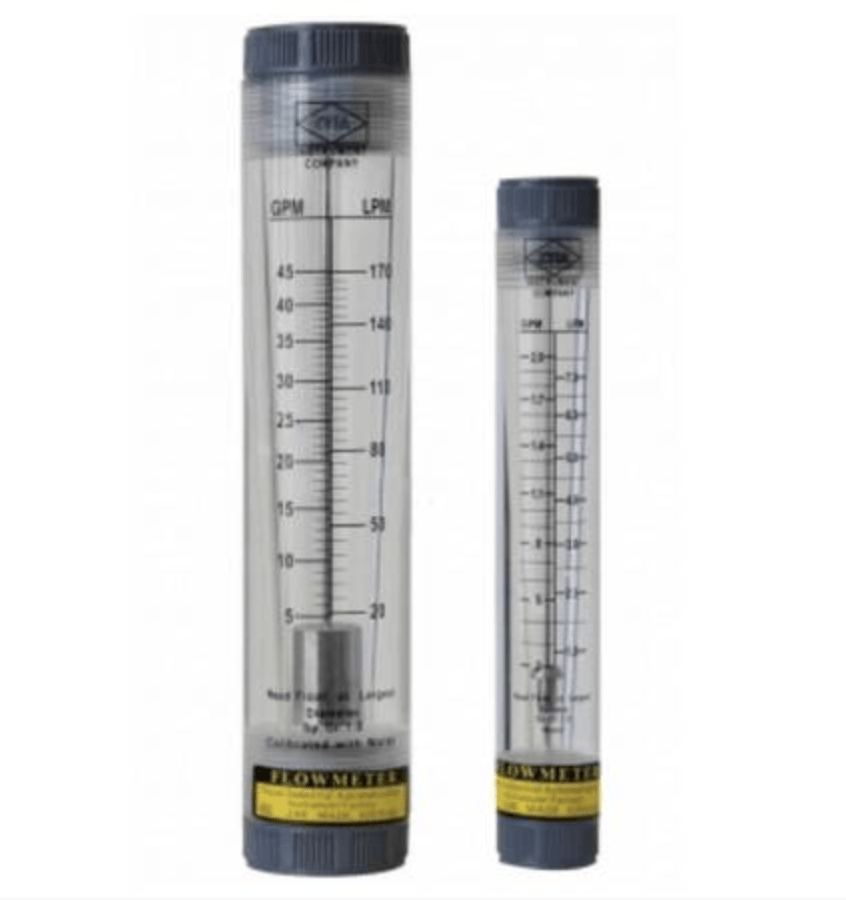

Ротаметр FM 150 состоит из прозрачного корпуса из ударопрочного оргстекла, поплавка с направляющей и входного и выходного резьбового штуцера для подключения к трубопроводу. В корпусе имеется коническое отверстие, сообщающееся с входом и выходом. Внутри отверстия расположен поплавок на направляющей, который свободно перемещается под воздействием воды.

На корпус ротаметра снаружи нанесена шкала для измерения расхода. Поплавок виден сквозь прозрачный корпус, и измерение производится визуально.

Все детали, контактирующие с водой, изготовлены из коррозионно-стойких материалов:

• Корпус — оргстекло / ударопрочный акрил (RMMA);

• Поплавок — нержавеющая сталь AISI 304;

• Направляющая (шток) — нержавеющая сталь AISI 304;

• Прокладка — силикон;

• Фитинги — пластиковые.

📊 Двойная шкала

На прозрачный корпус прибора нанесены две контрастные измерительные шкалы, проградуированные для воды:

• 50–150 галлонов/мин (GPM)

• 190–560 литров/мин (LPM)

🎯 Области применения

• 🔹 Промышленный обратный осмос (RO) высокой производительности — для точного контроля расхода пермеата и концентрата в установках производительностью до 150 GPM;

• 🔹 Крупные системы водоподготовки — мониторинг расхода в магистралях узлов обезжелезивания, умягчения, механической фильтрации и на насосных станциях;

• 🔹 Системы технического водоснабжения — для визуального контроля расхода на крупных промышленных объектах;

• 🔹 Испытательные стенды и измерительные лаборатории — в качестве образцового средства измерения;

• 🔹 Системы орошения и полива — контроль воды в сверхмощных автоматических системах полива;

• 🔹 Системы пожаротушения — мониторинг расхода в дренчерных и спринклерных системах.

✅ Преимущества модели FM 150 (IN-LINE) G 2″

• ✅ Максимальный расход — один из самых высоких в линейке: до 150 GPM (до 34 м³/ч) в классе приборов с резьбой 2 дюйма, идеально подходит для сверхмощных магистралей;

• ✅ IN-LINE (проточный) монтаж — монтируется непосредственно в разрыв трубы, не требуя отдельной приборной панели и упрощая интеграцию;

• ✅ Высокая точность — погрешность измерений всего ±4% от полной шкалы, соответствует строгим требованиям профессиональной водоподготовки;

• ✅ Надёжность и долговечность — поплавок и направляющая из нержавеющей стали AISI 304, прокладка из силикона, что гарантирует антикоррозионную стойкость;

• ✅ Прочный прозрачный корпус — ударопрочный акрил (RMMA) обеспечивает отличную видимость показаний и не мутнеет со временем;

• ✅ Простота использования — не требует источника питания, легко считывать показания по крупной двойной шкале;

• ✅ Калибровка на заводе — каждый прибор калиброван на чистой воде и готов к работе сразу после установки;

• ✅ Надёжная герметизация — уплотнительное кольцо из силикона обеспечивает защиту от протечек.

🔬 Принцип работы

Ротаметр FM 150 работает по принципу переменного сечения потока (Variable Area Flowmeter), основанному на восприятии поплавком динамического напора проходящего снизу вверх потока жидкости.

Поэтапное описание работы:

1. Поток жидкости входит с нижней части корпуса, проходя через коническую трубку;

2. Поплавок из нержавеющей стали под действием потока поднимается;

3. По мере подъёма поплавка проходной зазор между поплавком и внутренним диаметром отверстия увеличивается, перепад давления на поплавке уменьшается;

4. Когда перепад давления становится равным весу поплавка, наступает равновесие. При этом каждому положению поплавка соответствует определённое значение расхода;

5. Сравнивая положение верхнего края поплавка с показанием шкалы на корпусе, получают данные о мгновенном расходе жидкости. Измерение производится визуально.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально в разрыв трубы;

• ❗ Направление потока жидкости через прибор — только снизу вверх;

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора;

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода;

• ❗ Не допускается эксплуатация при температуре выше +50 / +55 °C и давлении свыше 0,6 МПа (6 бар / 6,3 кгс/см²);

• ❗ Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см²);

• ❗ Шкала условно равномерная;

• ❗ Поток должен быть полностью заполнен жидкостью (без воздушных пробок).

❓ Часто задаваемые вопросы

❓ Вопрос: Для каких целей предназначен FM 150?
✔️ Ответ: Это сверхмощный промышленный прибор от бренда Raifil, предназначенный для измерения расхода в высокопроизводительных системах обратного осмоса, водоподготовки и технического водоснабжения. Применяется в качестве измерительного прибора для определения мгновенного расхода воды.

❓ Вопрос: Какой размер резьбы у проточного FM 150 и какой максимальный расход он измеряет?
✔️ Ответ: Стандартное исполнение для этой модели — G 2″ (внутренняя резьба 2 дюйма). Максимальный расход, который можно измерить, составляет 150 GPM (галлонов в минуту), что эквивалентно ~560 литрам в минуту или ~34 000 литров в час.

❓ Вопрос: Из каких материалов изготовлен ротаметр FM 150?
✔️ Ответ: Корпус выполнен из прозрачного ударопрочного акрила, поплавок и шток — из нержавеющей стали AISI 304, прокладка — из силикона, фитинги — из пластика.

❓ Вопрос: Можно ли использовать для горячей воды?
✔️ Ответ: Рабочий диапазон температур жидкости составляет от +5 до +50 / +55 °C, поэтому прибор идеально подходит только для холодной и теплой воды (не рекомендуется для горячих сред с температурой выше +55 °C).

❓ Вопрос: Как правильно снимать показания?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно шкалы на корпусе. Смотреть следует перпендикулярно шкале, чтобы избежать параллакса.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Нет, каждый прибор откалиброван на заводе-изготовителе на чистой воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр FM 150 горизонтально или вверх ногами?
✔️ Ответ: Нет, проточный FM 150 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Нарушение этого условия приведёт к неверным показаниям.

❓ Вопрос: Можно ли с помощью этого ротаметра регулировать расход?
✔️ Ответ: Нет, базовая модель FM 150 (исполнение IN-LINE) предназначена только для измерения. Для регулировки потока требуется дополнительная запорно-регулирующая арматура.

❓ Вопрос: В чем отличие проточного FM 150 от моделей FM 100 и FM 200?
✔️ Ответ: Эти три модели имеют одинаковое присоединение G 2″, но отличаются по диапазону и максимальному расходу:

• FM 100 = 20-100 GPM (75-400 л/мин), верхний предел 100 GPM;

• FM 150 = 50-150 GPM (190-560 л/мин), верхний предел 150 GPM;

• FM 200 = 60-200 GPM (220-750 л/мин), верхний предел 200 GPM.
  Выбор зависит от пиковых расходов вашей промышленной системы.
