Измеритель потока воды FM 30 (Ротаметр проточный 5-30 GPM) G 1″

📖 Описание

Измеритель потока воды FM 30 (Ротаметр проточный 5-30 GPM) — это высокоточный механический прибор для визуального контроля объёмного расхода жидкости в системах очистки воды. Модель FM 30 позволяет измерять расход воды как в галлонах в минуту (GPM), так и в литрах в минуту (LPM), что делает её незаменимой для коммерческих и промышленных обратноосмотических установок, систем водоподготовки и магистралей технического водоснабжения. Это прибор, который «закрывает» уникальный диапазон расхода 5-30 GPM, для которого часто нет подходящей модели ни среди FM-20, ни среди FM-35 в базовых линейках.

Ротаметр FM проточного типа представляет собой корпус, внутри которого находится поплавок. Он устанавливается напрямую в трубопроводную сеть системы очистки благодаря своей резьбовой конструкции. Чтобы показания данного устройства были максимально точными, после выпуска с производства измеритель потока подвергается калибровке.

🔧 Конструкция и материалы

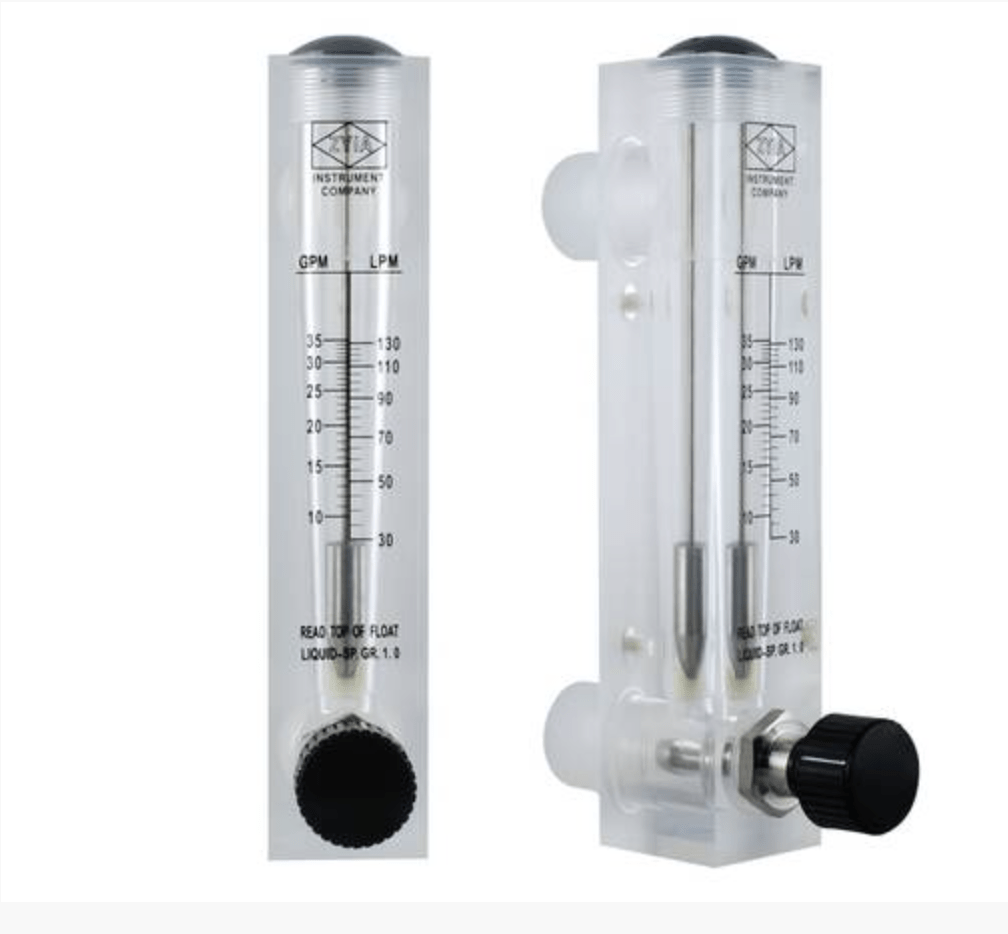

Ротаметр FM 30 оснащён прозрачным корпусом из ударопрочного оргстекла, двумя выходами (вход/выход) с резьбой G 1″ для подключения к системе и поплавковым механизмом. Конструкция включает корпус, поплавок с направляющей и входной и выходной резьбовые штуцеры. Внутри конического отверстия расположен поплавок на направляющей. Поплавок свободно перемещается под воздействием воды.

На корпус ротаметра снаружи нанесена шкала для измерения расхода. Поплавок виден сквозь прозрачный корпус, и измерение производится визуально.

Все детали, контактирующие с водой, изготовлены из коррозионно-стойких материалов:

• Поплавок — нержавеющая сталь AISI 304;

• Направляющая (шток) — нержавеющая сталь AISI 304;

• Прокладка — силикон.

📊 Двойная шкала

На прозрачный корпус прибора нанесены две контрастные измерительные шкалы, проградуированные для воды:

• 5–30 галлонов/мин (GPM)

• 20–110 литров/мин (LPM)

🎯 Области применения

Благодаря высокой производительности и надёжности конструкции, проточный ротаметр FM 30 широко используется в различных отраслях:

• 🔹 Средний промышленный обратный осмос (RO) — Для точного контроля расхода пермеата и концентрата в установках производительностью до 30 GPM (~6800 л/ч).

• 🔹 Системы водоподготовки (коммерческие и промышленные) — Мониторинг расхода в магистралях узлов обезжелезивания, умягчения и фильтрации.

• 🔹 Системы технического водоснабжения — для визуального контроля расхода в точках потребления.

• 🔹 Испытательные стенды и измерительные лаборатории — В качестве образцового средства измерения.

• 🔹 Системы орошения и полива — Контроль воды в мощных автоматических системах полива.

✅ Преимущества модели FM 30 (IN-LINE) G 1″

• ✅ Спрос и дефицит: Обеспечивает точное измерение в ключевом диапазоне 5-30 GPM, который часто не покрывается соседними моделями (FM 20 и FM 35), делая её особо востребованной. Это идеальный выбор для задач, где расход превышает 20 GPM, но не доходит до 35-45 GPM.

• ✅ IN-LINE монтаж: Монтируется непосредственно в разрыв трубы, что не требует наличия отдельной приборной панели.

• ✅ Высокая точность: Погрешность измерений — всего ±4% от полной шкалы, что соответствует строгим требованиям профессиональной водоподготовки.

• ✅ Надёжность и долговечность: Поплавок и направляющая выполнены из нержавеющей стали AISI 304, а прокладка — из силикона.

• ✅ Коррозионная стойкость: Все внутренние компоненты устойчивы к воздействию воды и слабоагрессивных сред.

• ✅ Прочность и прозрачность: Корпус из ударопрочного акрила (RMMA) обеспечивает высокую устойчивость к механическим повреждениям.

• ✅ Простота использования: Не требует источника питания, легко считывать показания по крупной двойной шкале на корпусе.

• ✅ Калибровка на заводе: Каждый прибор проходит заводскую калибровку и готов к работе сразу после установки.

🔬 Принцип работы

Ротаметр FM 30 работает по принципу переменного сечения потока, основанному на восприятии поплавком динамического напора проходящего снизу вверх потока жидкости.

Поэтапное описание:

1. Поток жидкости входит с нижней части корпуса, создавая поток, который начинает вращать поплавок вокруг оси.

2. Возникающая центробежная сила нарушает физический контакт между поплавком и осью. Это позволяет поплавку свободно перемещаться вдоль оси.

3. Ламинарная составляющая потока поднимает поплавок. Чем больше поток — тем больше его ламинарная составляющая — тем выше всплывает поплавок.

4. При подъёме поплавка проходной зазор между поплавком и внутренним диаметром отверстия увеличивается, перепад давления на поплавке уменьшается.

5. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждому положению поплавка соответствует определённое значение расхода.

6. Сравнивая положение верхнего края поплавка с показанием шкалы на корпусе, можно получить данные о мгновенном расходе жидкости.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально в разрыв трубы по направлению потока жидкости.

• ❗ Направление потока жидкости через прибор — только снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора.

• ❗ Не допускается эксплуатация при температуре выше +55 °C и давлении свыше 0,6 МПа (6 бар).

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода.

• ❗ Величина потери давления от установки прибора не должна превышать 0,01 МПа (0,1 кгс/см²).

• ❗ Поток должен быть полностью заполнен жидкостью (без воздушных пробок).

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: Для каких целей предназначен FM 30?
✔️ Ответ: Это прибор от производителя Raifil, предназначенный для измерения расхода жидкости в системах промышленного обратного осмоса, а также в качестве измерительного прибора для определения мгновенного расхода воды в системах водоподготовки и очистки воды.

❓ Вопрос: Какой размер резьбы у проточного FM 30?
✔️ Ответ: Стандартное исполнение для этой модели — G 1″ / ZG 1″.

❓ Вопрос: Можно ли использовать для горячей воды?
✔️ Ответ: Диапазон рабочих температур составляет от +5 до +55 °C, поэтому прибор подходит только для холодной и теплой воды (не рекомендуется для горячих сред с температурой выше 55 °C).

❓ Вопрос: Как правильно снимать показания?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно нанесённой шкалы на корпусе. Смотреть следует перпендикулярно шкале, чтобы избежать параллакса.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Нет, каждый прибор откалиброван на заводе-изготовителе на чистой воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр FM 30 горизонтально или вверх ногами?
✔️ Ответ: Нет, проточный FM 30 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Нарушение этого условия приведёт к неверным показаниям или полному выходу прибора из строя.

❓ Вопрос: Можно ли с помощью этого ротаметра регулировать скорость потока?
✔️ Ответ: Нет, базовое исполнение FM 30 (модель IN-LINE, G1″) предназначено только для измерения проходящего расхода. Для регулировки потока требуется дополнительно установить запорно-регулирующую арматуру (вентиль, кран, регулятор давления) где-то в системе.

❓ Вопрос: В чем отличие проточного FM 30 от моделей FM 20 или FM 35?
✔️ Ответ: Это младшая версия с резьбой G1″, но с уникальным «золотым» диапазоном расхода:
— FM 20 = 2-20 GPM (10-70 л/мин), самое узкое место по высокому показателю расхода;
Непосредственно у FM-30 верхняя планка выше, чем у FM-20, но ниже, чем у FM-35 (5-45 GPM). Таким образом, он является связующим звеном и лучшим выбором для систем с пиковым расходом более 20 GPM.
